Las sombras de la ciudad revelan sus flujos de energía

“La radiación solar que incide sobre un punto de la ciudad cambia según la hora del día, las condiciones meteorológicas, las concentraciones de contaminantes y otras variables”, explica a SINC Roberto San José, profesor de la Universidad Politécnica de Madrid (UPM), “y lo que hemos hecho es calcularla simulando con superordenadores la ingente cantidad de datos implicada en todo el proceso atmosférico”.

El método consiste en lanzar durante pocos segundos hasta 100.000 rayos de luz -desde cualquier posición- y comprobar dónde chocan al colocar obstáculos. Los cálculos son tan complejos que se han requerido 72 horas de trabajo en las potentes máquinas del Centro de Supercomputación y Visualización de Madrid (CEsViMa-UPM) y del superordenador Mare Nostrum del Barcelona Supercomputing Center para conseguir solo 6 segundos de la evolución de las luces y sombras en una zona de Madrid.

Los investigadores han ideado dos modelos matemáticos “de sombras”, donde el primero proporciona datos al segundo. Uno muestra en 3D y con gran detalle el comportamiento de la radiación, y el otro indica el intercambio de energía que se produce en el área seleccionada. La morfología urbana desempeña un papel esencial en el balance energético.

“Según la distribución urbana, habrá rayos de luz que a una determinada hora choquen contra el asfalto, otros contra la acera y otros contra los edificios, en los que se reflejarán sucesivamente hasta crear diferente grados de sombras a nivel de superficie”, explica San José.

El equipo ha implementado sus dos modelos en una herramienta informática denominada SHAMO (SHAdow MOdel), un software que permite cuantificar las sombras y la radiación solar en cualquier ciudad. En concreto se analizan cubos de 1 km x 1 km de base y 400 m de altura con 4 m de resolución.

Optimización energética de la ciudad

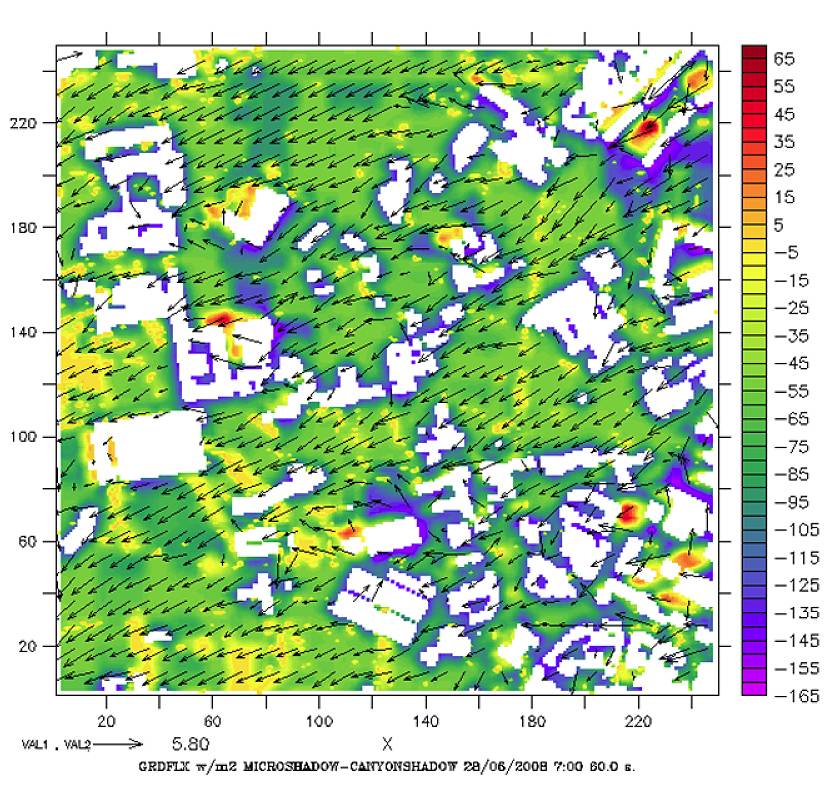

Flujos de energia en un área de 1km x 1km de Madrid. Imagen: UPM.

“Los resultados pueden servir como herramienta de sostenibilidad y optimización energética en las ciudades”, comenta San José, “tanto desde un punto de vista arquitectónico (un edificio sombreado requerirá más energía calorífica interna que otro soleado), como de planificación urbana, para buscar una armonía entre el consumo energético humano y el natural”.

El investigador pone un ejemplo: “La calefacción se suele encender de día y se apaga de noche, pero en algunos casos se podría hacer al revés: cuando la cantidad de radiación solar que llegue al edificio sea suficiente para mantener el calor que haya acumulado por encender la calefacción nocturna”.

Para realizar el estudio, que publica el Research Journal of Chemistry and Environment, se han tomado los datos meteorológicos globales que facilita el Centro Nacional de Investigación Atmosférica (NCAR) de EE UU. Con esta información se ha obtenido otra a nivel europeo y nacional, hasta la escala de la Ciudad Universitaria de Madrid. El punto de partida de todo el proceso ha sido un código abierto de investigación geofísica denominado EULAG.

Esta investigación forma parte del proyecto europeo BRIDGE sobre metabolismo urbano, un concepto que entiende la ciudad como un organismo vivo que busca un balance energético sostenible. El departamento de planificación urbana del Ayuntamiento de Madrid ya ha mostrado interés por la nueva herramienta.
